14+ Mạch Khởi Động Từ Đơn & Khởi Động Từ Kép Chi Tiết

Từ khóa chính: mạch khởi động từ đơn

Contactor kép, hay còn gọi là khởi động từ đảo chiều, được kết hợp từ hai contactor đơn để đổi chiều động cơ. Vậy mạch khởi động từ đơn và kép khác nhau như thế nào và làm sao để thiết kế mạch điện cho cả hai? Bài viết này sẽ phân tích, so sánh và hướng dẫn 14+ sơ đồ mạch điện khởi động từ đơn và kép thường gặp.

Các Ký Hiệu Thông Dụng Trong Mạch Khởi Động Từ

• CB: Cầu dao (Circuit Breaker)
• CC1, CC2: Cầu chì
• D, MT, MN: Nút dừng, mở thuận, mở nghịch của contactor
• T, N: Contactor thuận và nghịch
• RTZ: Rơ le thời gian
• K1: Contactor nối dây hình sao
• K2: Contactor nối dây hình tam giác
• RN: Rơ le nhiệt

Tìm hiểu thêm: Ý nghĩa các ký hiệu và thông số trên contactor

14+ Mạch Khởi Động Từ Đơn và Khởi Động Từ Kép

Dưới đây là tổng hợp các mạch điện sử dụng khởi động từ đơn, khởi động từ kép được ứng dụng phổ biến.

Mạch Khởi Động Từ Đơn

Mạch Động Cơ 3 Pha Dùng Contactor Đơn

Mạch này khá phức tạp, chi phí lắp đặt cao nhưng giúp thao tác điều khiển dễ dàng và an toàn khi sử dụng.

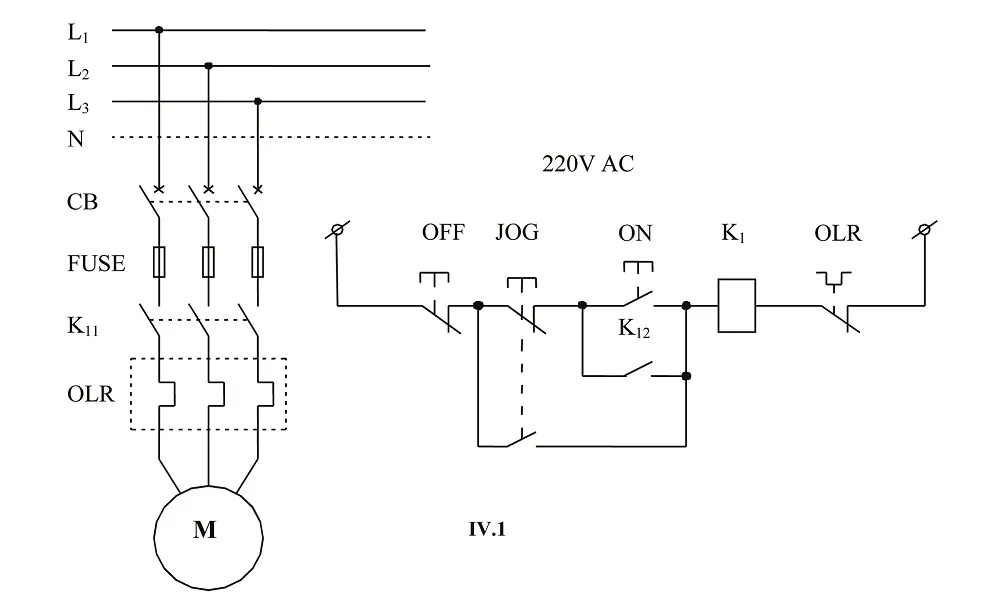

Mạch Động Cơ 3 Pha Có Thử Nhập

Mạch này tương tự mạch trên, có thêm nút nhấn liên động JOG (2 tiếp điểm NO và NC nối liên) để tạo lực ấn liên tục giúp động cơ khởi động.

Mạch Động Cơ 2 Vị Trí

Mạch này có sơ đồ khá đơn giản, dễ sử dụng nhưng lại khá nguy hiểm. Nếu gặp sự cố mất điện, mạch này ảnh hưởng xấu tới cơ cấu vận hành của hệ thống.

Mạch Động Cơ Lồng Sóc Đầu Cuộn Kháng

Mạch này cung cấp nguồn điện cho mạch động lực và mạch điều khiển. Nguyên lý khởi động là nối tiếp mạch stato với cuộn kháng 3 pha khi khởi động, rồi loại bỏ và đóng điện trực tiếp.

Mạch Khởi Động Sao – Tam Giác

Mạch khởi động sao – tam giác giúp giảm dòng điện vào khi khởi động so với mạch thông thường. Mạch này có cơ chế khởi động hai chiều thuận nghịch. Ở chiều thuận, động cơ làm việc với cuộn dây stato đấu hình sao. Ở chiều nghịch, động cơ làm việc với cuộn dây stato đấu hình tam giác.

Mạch Khởi Động Từ Kép (Đảo Chiều)

Mạch Động Cơ 3 Pha Đảo Chiều

Mạch này sử dụng contactor kép để điều khiển động cơ với 2 chiều thuận nghịch.

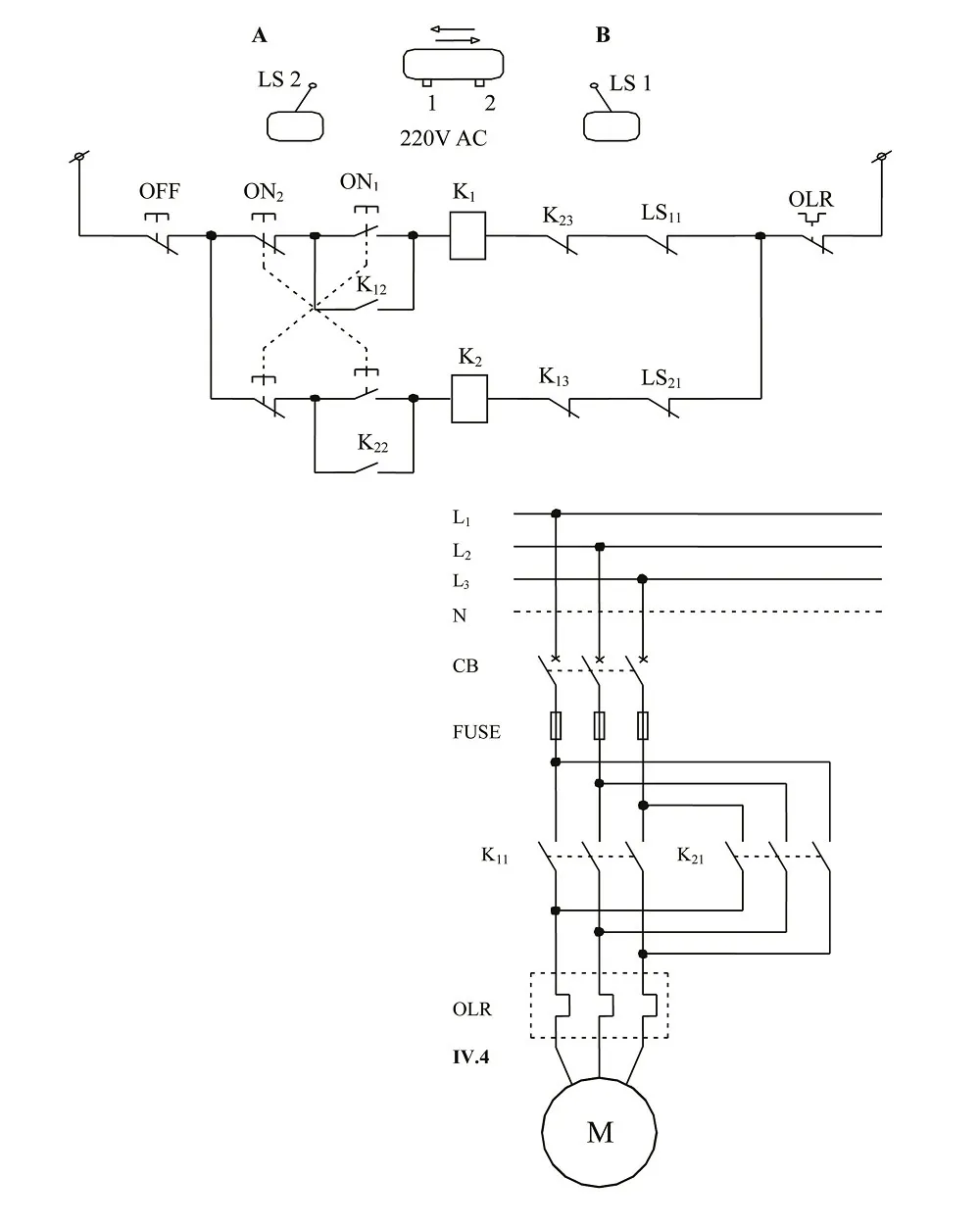

Mạch Tự Động Giới Hạn Hành Trình

Trong mạch này, động cơ quay kéo theo tải di chuyển tới vị trí tác động công tắc hành trình làm ngắt điện contactor. Lúc này mạch hở nên không thể điều khiển động cơ chạy theo chiều thuận.

Đọc thêm: Hướng dẫn đấu nối khởi động từ 3 pha và 1 pha chi tiết

Mạch Hãm Ngược

Mạch kết hợp khởi động từ đơn và relay thời gian để điều khiển động cơ và hãm ngược.

Mạch Hãm Động Năng

Mạch kết hợp khởi động từ đơn và relay thời gian để điều khiển động cơ và hãm động năng.

Mạch Động Cơ 2 Cấp Sao – Tam Giác Kép

Mạch sử dụng nhiều động cơ đấu với hai cuộn dây nối hình sao và nối hình tam giác để điều khiển động cơ 2 chiều và hãm động năng.

Mạch Mở Động Cơ Theo Thứ Tự

Mạch mở động cơ theo thứ tự để khởi động máy theo đúng trình tự (trong một số nhà máy dây chuyền) để tránh sự cố khởi động sai.

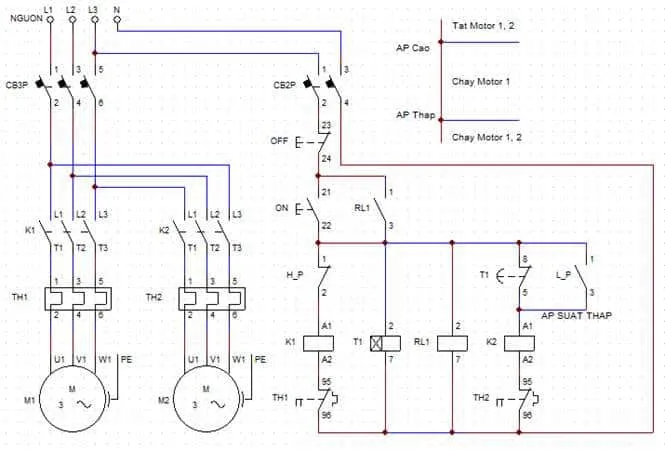

Mạch 2 Động Cơ Luân Phiên

Mạch luân phiên sử dụng 2 động cơ trong trường hợp cần sản xuất liên tục để hạn chế suy giảm tuổi thọ động cơ. Mạch còn được dùng để khởi động cả 2 động cơ khi cần tăng công suất.

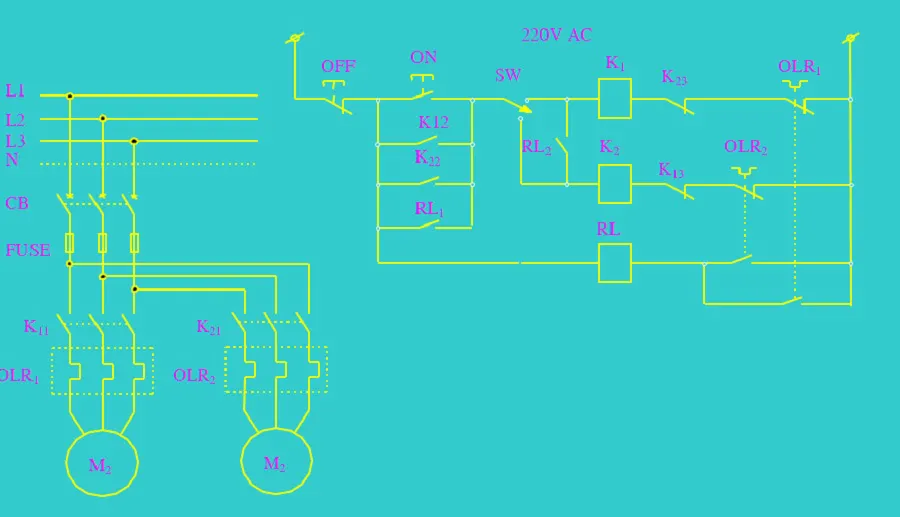

Mạch Động Cơ Chính – Phụ

Mạch này là phương án dự phòng đổi động cơ dự phòng khi động cơ chính gặp sự cố như hư hỏng, cháy nổ.

Mạch Động Cơ Tự Động Chuyển Nguồn

Mạch động cơ tự động chuyển nguồn là phương án tốt dành cho các nhà máy sản xuất dây chuyền để tự động chuyển nguồn điện, tiếp tục hoạt động cho động cơ.

Phân Biệt Khởi Động Từ Đơn và Khởi Động Từ Kép

Khởi động từ kép nhìn bên ngoài như được ghép lại bởi 2 khởi động từ đơn giống nhau. Tuy nhiên cấu tạo của thiết bị này có thực sự đơn giản như vậy?

Khái Niệm Khởi Động Từ Đơn và Khởi Động Từ Kép

Khởi động từ (contactor) là thiết bị điều khiển điện hạ áp, có chức năng đóng cắt mạch điện từ xa, bảo vệ dòng điện trước quá tải và một số tình huống khác. Khởi động từ góp phần tăng tính tự động hóa cho hệ thống với việc điều khiển điện từ xa hoặc thông qua nút nhấn.

Khởi động từ kép là loại có 2 khởi động từ 3 cực được khóa liên động cơ học với nhau qua 2 tiếp điểm phụ. Bên cạnh đó mỗi khởi động từ này cũng có các tiếp điểm phụ riêng để đấu nối với các thiết bị khác.

Khởi động từ kép giúp giảm tải việc đấu dây chung vào 1 tiếp điểm contactor, trường hợp cần điều khiển quá nhiều thiết bị. Khi có contactor kép, các vị trí đấu nối dàn trải giúp tránh làm nóng tiếp điểm gây cháy nổ contactor.

Nguyên Lý Hoạt Động Khởi Động Từ Đơn và Khởi Động Từ Kép

Bên cạnh việc hoạt động dựa trên nguyên lý đóng/mở tiếp điểm nhờ từ trường cuộn dây của contactor đơn, contactor kép còn có khả năng đảo chiều dòng điện.

Cụ thể nguyên lý hoạt động của contactor kép như sau:

Khi nhấn nút MT làm dòng điện chạy qua, cuộn coil T hút lõi thép di động và làm mạch từ khép kín, đóng các tiếp điểm chính T để khởi động động cơ quay theo chiều thuận, đồng thời đóng tiếp điểm phụ NO để duy trì mạch điều khiển.

Để đảo chiều quay động cơ, nhấn nút nhấn MN để cuộn coil T mất điện. Cuộn coil N có điện hút lõi thép di động và đóng kín mạch từ, đóng các tiếp điểm chính N. Khi đó trên mạch động lực đảo hai dây trong điện 3 pha làm động cơ đảo chiều, quay ngược lại và tiếp điểm phụ NO N được đóng để duy trì mạch điều khiển.

Khi nhấn nút dừng D, 1 trong 2 contactor ngừng hoạt động, ngắt điện qua động cơ. Khi động cơ bị quá tải, relay nhiệt sẽ ngắt mạch điện và ngắt cả contactor kép.

Trên đây là so sánh nhanh giữa khởi động từ đơn và khởi động từ kép kèm một số mạch điều khiển sử dụng các loại khởi động từ này. Bạn có thể so sánh giữa 2 loại contactor và thông qua bài viết này để chọn mạch động cơ phù hợp. Xem thêm những kiến thức khác về contactor ngay trên website BTB Electric.
